GIS (Geographic Information System) e WebGIS

Contesto
Il Lambro Meridionale, nel corso degli ultimi decenni, è stato soggetto a profondi cambiamenti determinati da fattori naturali e antropici. Ne è derivata la necessità di aggiornare la mappatura relativa alle opere idrauliche presenti lungo il suo corso e alle interconnessioni con il reticolo idrico naturale e artificiale.

Richiesta del cliente
Ricostruzione dello stato di fatto del Lambro Meridionale e del territorio limitrofo, in particolare per la comprensione/gestione idraulica delle interconnessioni esistenti tra fiume e reticolo (naturale ed antropico) e la loro interazione durante gli eventi meteorici.

Il nostro ruolo

Tethys ha svolto un’analisi territoriale mediante software GIS per l’interpretazione delle foto aeree e dei dati Lidar, allo scopo di verificare il reticolo idrografico e ridigitalizzarlo ove necessario. L’analisi è stata poi verificata ed integrata grazie a rilievi in campo eseguiti tramite strumentazione GPS (sono stati rilevati e documentati ad esempio lo stato dei fossi di guardia e la presenza di manufatti e scambi idrici).

Il rilievo in campo è stato eseguito con l’ausilio dell’applicazione Open Source QField, che ha consentito di portare direttamente in campo – in un’interfaccia semplificata accessibile da Tablet – il progetto GIS (contenente ortofoto, reticolo idrico, tracciato fognature, canali, punti di recapito, etc) integrato con un database dedicato al rilievo appositamente realizzato. La struttura di tale database è infatti stata studiata insieme a tecnici con specifica esperienza di rilievi in campo, in modo tale che consentisse la raccolta di tutte le informazioni necessarie ma che fosse al contempo funzionale all’operatore addetto al rilievo; ciò ha consentito di facilitare il rilievo stesso e di velocizzare la sincronizzazione dei dati raccolti in campo con quelli già rielaborati in ufficio.

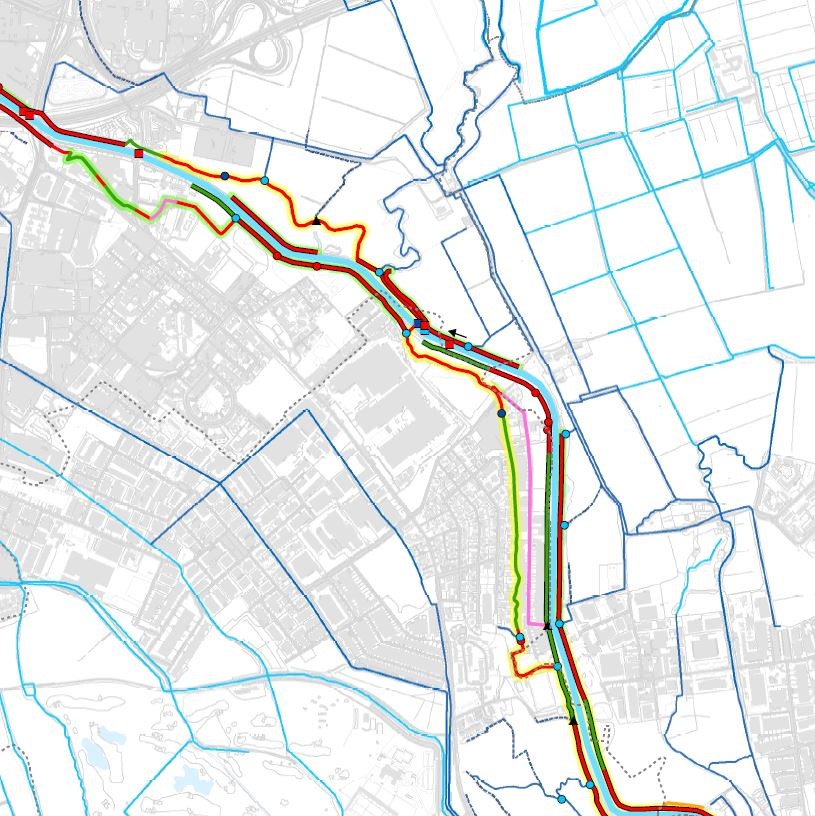

Tutto il materiale raccolto è stato quindi organizzato e archiviato in ambiente GIS, realizzando un sistema informativo territoriale di facile consultazione, che è stato consegnato al cliente a supporto delle esigenze future di gestione o progettazione. Sono state inoltre realizzate le cartografie tematiche richieste per l’illustrazione dei risultati dello studio.

Risultati

Integrando i dati raccolti durante i rilievi in campo eseguiti tramite l’app Open Source Qfield e i risultati dell’analisi territoriale in ambito GIS, è stato aggiornato lo stato delle conoscenze relativo all’assetto idrografico del fiume Lambro Meridionale e del territorio circostante.

Contesto
Sito industriale interessato a migliorare l’efficienza nella gestione delle reti tecnologiche, dei pozzi industriali e delle opere di monitoraggio delle acque sotterranee presenti all’interno dello stabilimento

Richiesta del cliente
Creare uno strumento intuitivo e di semplice utilizzo che permettesse di ottimizzare le attività dello stabilimento tramite la diffusione e la condivisione semplificata delle informazioni spazialmente riferite tra il personale interno di diversi dipartimenti. Lo strumento doveva essere compatibile e coesistere con i diversi software commerciali già in uso presso lo stabilimento.

Il nostro ruolo

Tethys ha progettato e realizzato un WebGIS in grado di mettere a disposizione di un ampio numero di utenti, in un unico strumento, le informazioni geometriche ed alfanumeriche relative alle reti tecnologiche ed ai pozzi, precedentemente archiviate in diverse piattaforme ad uso esclusivo di un numero limitato di persone. All’interno del WebGIS è dunque possibile visualizzare in mappa, ricercare ed estrapolare tali informazioni in modo veloce ed intuitivo, nonché inserire segnalazioni o condividere informazioni con i colleghi (geocollaborazione).

In particolare all’interno del WebGIS sono disponibili:

• le informazioni estratte dai geodatabase ESRI relative a manufatti e reti (acque meteoriche, industriali, rete TAF, potabile, antincendio e raffreddamento), georeferenziate ed associate ai dettagli costruttivi (ad esempio diametri, materiali etc)
• informazioni estratte dal software gestionale SAP (ad es. ordini di lavoro e costi associati)
• informazioni estratte da diversi file MS Access (ad es. allestimento dei pozzi, rete TAF).

Una procedura automatica appositamente sviluppata permette di mantenere costantemente allineato il WebGIS con le altre piattaforme.

Il sistema è interamente basato su software Open Source (Qgis, Lizmap Web Client e PostgreSQL/Postgis) ed è accessibile tramite qualsiasi browser da pc, smartphone e tablet collegati alla rete interna di stabilimento (rete intranet).

L’accesso al WebGIS è schermato da una procedura di autenticazione: sono stati creati gruppi di utenti con permessi di accesso differenziati in funzione del ruolo e delle mansioni svolte (ad esempio solo consultazione o consultazione e scrittura). All’interno del WebGIS sono stati caricati 9 progetti ottimizzati in base alle esigenze del cliente.

Risultati

E’ stato realizzato un WebGIS finalizzato a supportare la gestione delle attività ordinarie e di manutenzione delle reti di stabilimento e dei pozzi/piezometri. Esso consente al personale di stabilimento appartenente a tutti i dipartimenti coinvolti l’accesso ai dettagli relativi alle specifiche reti, ai pozzi/piezometri e agli ordini di lavoro, nonché il collegamento diretto a foto e documenti tecnici salvati sul server. La condivisione delle informazioni consente di ottimizzare le procedure operative e si traduce in un notevole risparmio di tempo e risorse.
